Pada bagian kedua ini kita belajar untuk DIY (Do it Yourself) atau merakit APRS Kit, perangkat yang kita rakit dapat dilengkapi dengan OLED Display, Sensor BME/P 280, GPS Module dan sensor yang lainnya berbasiskan I2C atau Serial TTL, sesuai dengan fungsi dan kegunaan yang diinginkan.
APRS Kit selain sebagai Node Station, juga bisa diaktifkan fitur i-gate tersambung dengan wifi/internet sehingga dapat update telemetry secara langsung pada website https://aprs.fi/#!lat=-7.29950&lng=112.65283
Secara keseluruhan bagian dari APRS Kit terdiri dari 3 bagian : sensor input, ESP8266 sebagai processor dan Arduino yang berfungsi sebagai TNC(gambar atas) dan bisa diimplementasikan dengan topology sebagai berikut.
dengan detail Schematic :
bentuk PCB yang bisa didapat via online baik dalam negeri maupun luar negeri :

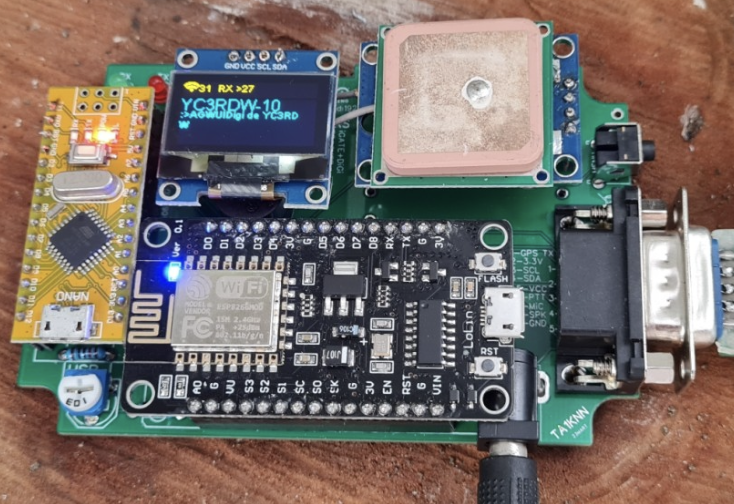

dan kit setelah jadi-nya :
detail Firmware untuk ArduinoTNC dan ESP8266 bisa di download via KLIK DISINI
Ucapan Terima Kasih buat dedikasi-nya mempublikasikan artikelnya :
Nimit Hongyim – K6XOX/HS1IFU
Rysiek Labus – SQ9MDD
Tim ORARI NUSANTARA PROJECT : OM Yono-YD0NXX, OM Adit-YD0AVJ, OM Havid-YD2CLX, OM Juta-YD9CKH, OM Bambang-YB3TAA, OM Yasir-YG3FEO yang sudah memberikan inspirasi dalam project ini, semoga dapat menimbukan minat bagi Amatir Radio Indonesia khususnya generasi muda Amatir Radio dalam berkarya untuk Bangsa dan Negara.
Salam Hormat & 73 de YB3RDW
